产品展示
一、直流支柱复合绝缘子

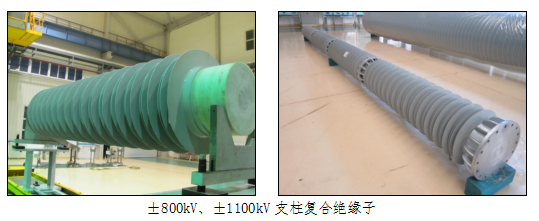

1、直流支柱复合绝缘子结构
±800kV、±1100kV直流棒形支柱复合绝缘子是尊龙凯时人生就是搏z6com自主研发的特高压产品，主要由芯棒、连接金具、硅橡胶伞套、均压环等组成。结构设计合理，技术参数高，各项性能指标达到国际领先水平。
支柱复合绝缘子技术参数
±800kV、±1100kV直流棒形支柱复合绝缘子技术参数
|
序号 |
项 目 名 称 |
单位 |
±800kV |
±1100kV |
|
1 |
标称直流电压（Nominal DC voltage） |
kV |
800 |
1100 |
|
2 |
最高直流电压（Maximum DC voltage） |
kV |
816 |
1120 |
|
3 |
干雷电冲击耐受电压（Dry lightning impulse withstand voltage）
|
kV |
2750 |
2850 |
|
4 |
湿操作冲击耐受电压（Wet switching impulse withstand voltage） |
kV |
1800 |
2100 |
|
5 |
60min直流湿耐受电压（60min wet withstand voltage DC ） |
kV |
1236 |
1680 |
|
6 |
最小爬电比距（ Minimum creepage distance ） |
mm/kV |
55 |
51 |
|
7 |
规定弯曲负荷（Rated bending load ） |
kN |
16 |
12.5 |
|
8 |
最大设计弯曲负荷（Maximum bending load） |
kN |
8 |
8 |
|
9 |
规定扭转负荷（Rated provides torsional load） |
kN·m |
12 |
12 |
|
10 |
最大设计扭转负荷（Maximum torsional load） |
kN·m |
6 |
6 |
|
11 |
规定拉伸负荷（Rated tensile load requirement） |
kN |
200 |
200 |
|
12 |
最大设计拉伸负荷（Maximum tensile load） |
kN |
50 |
50 |
|
13 |
无线电干扰试验（Radio interference test ） |
μV |
≤500 |
≤500 |
|
14 |
可见电晕电压（Visible corona voltage ） |
kV |
≥816 |
≥1120 |
3、支柱复合绝缘子型式试验及鉴定报告
1)型式试验

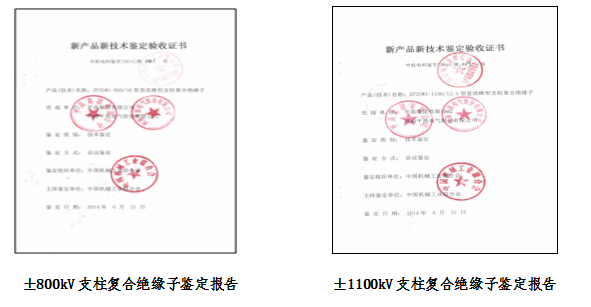

2)鉴定报告
4、直流支柱复合绝缘子用途
支柱复合绝缘子结构设计合理，技术参数高，各项性能指标达到国际领先水平。主要用于换流站中高压电气设备，如隔离开关中的三柱并联式支柱绝缘子、母线支柱绝缘子、平波电抗器中的支柱绝缘子、旁路断路器中的支柱绝缘子等。

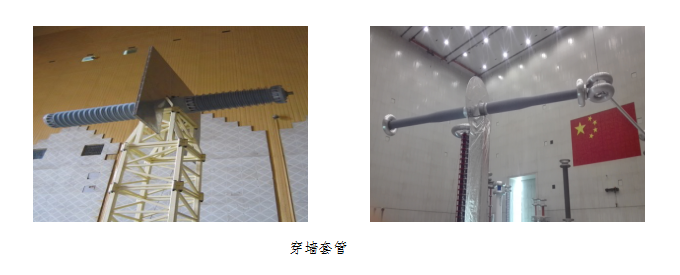

二、穿墙套管
穿墙套管是尊龙凯时人生就是搏z6com自主研发的产品，主要由空心复合绝缘子、穿墙筒体、外均压系统、中心导体、内部屏蔽系统组成，其中145kV、363kV穿墙套管已带电运行，±100kV、±400kV、±500kV、±1100kV直流穿墙套管已通过国家级鉴定;其中±1100kV直流穿墙套管的研制填补了国际技术空白。
