一、产品介绍

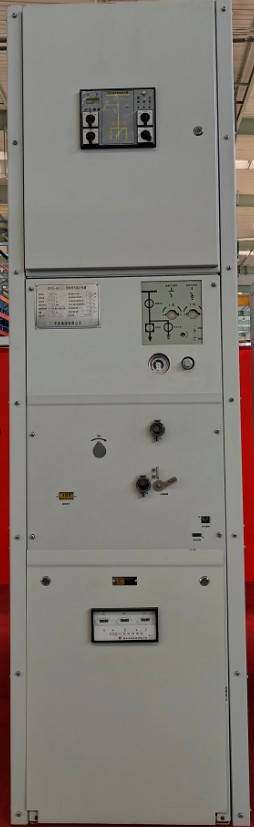

ZFN□-27.5(Z)电气化铁路封闭式组合电器，该产品适用于交流50HZ，27.5kV、2×27.5kV电气化铁道牵引变电所、开闭所、分区亭的供电系统，作为系统电能的接收、控制、分配和保护之用。
二、产品使用环境
1.使用地点：户内；周围无火灾和爆炸隐患、无严重污秽及化学腐蚀的场所；
2.环境温度：-25℃～+40℃；
3.海拔高度（仅对低压辅助和控制设备）：不超过2000m；
4.相对湿度：日平均不大于95%、月平均不大于90%；
5.抗震能力：地震烈度不超过8度；
三、性能参数（主要参数）
|
序号 |
名称 |
单位 |
数值 |
||
|
1 |
额定电压 |
kV |
27.5 |
2×27.5 |
|
|
2 |
额定电流 |
A |
2500 |
||
|
3 |
额定频率 |
Hz |
50 |
||
|
4 |
1min工频耐压* |
对地及相间,断路器断口 |
kV |
95 |
|
|
|
|
隔离断口间 |
|
110 |
|
|
|
|
辅助和控制回路 |
|
2 |
|
|
5 |
雷电冲击耐压* |
对地及相间,断路器断口 |
kV |
200 |
|
|
|
|
一次隔离断口间 |
|
220 |
|
|
6 |
额定短路开断电流 |
kA |
31.5 |
||
|
7 |
年漏气率 |
％/Y |
≤0.05 |
||
|
8 |
气体含水率（出厂时） |
μL/L |
<250 |
||
|
9 |
额定短时耐受电流 |
kA/s |
31.5/4 |
||
|
10 |
额定峰值耐受电流 |
kA |
80 |
||
|
11 |
局部放电量 |
pC |
≤10 |
||
|
12 |
额定操作顺序 |
O-0.3s-CO-180s-CO |
|||
|
13 |
绝缘气体 |
SF6 |
|||
|
14 |
额定充气压力（rel，20℃） |
MPa |
0.16 |
||
|
15 |
最低功能压力（rel，20℃） |
MPa |
0.14 |
||
四、产品结构特点及优势
ZFN□-27.5(Z)电气化铁路封闭式组合电器，采用SF6气体绝缘、单相金属封闭、金属铠装，结构紧凑。配固定式断路器，真空灭弧，配弹簧操动机构,机械寿命10000次。三位置开关用于主回路接通、隔离和接地，配电动机构，与弹簧机构之间有可靠的电气和机械连锁，能有效避免各种误操作。汇控单元采用集成控制，实现了智能化操作。单母线结构、单级金属外壳、火灾风险极低，不受污物、湿气和小动物等环境因素的影响，尤其适合对供电质量要求高，环境污染严重的场所，高海拔地区。
