一、产品概述

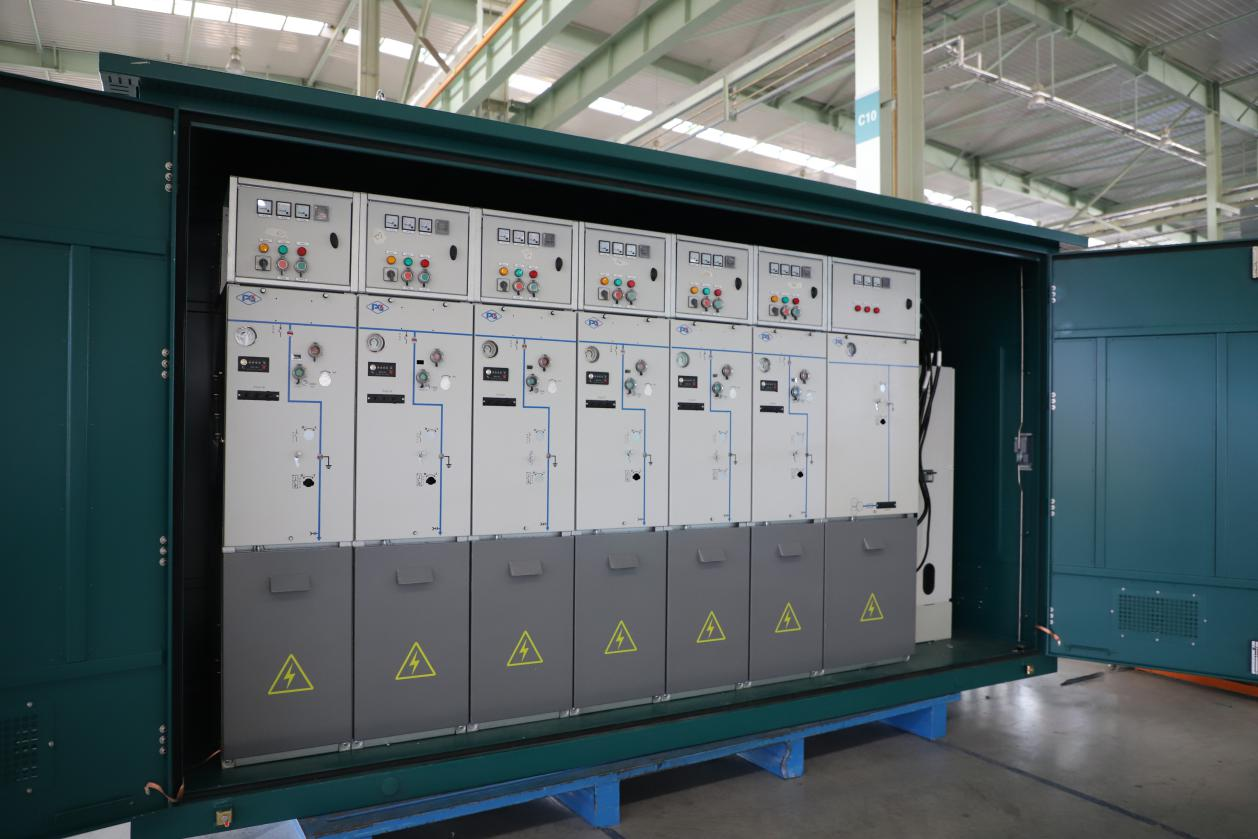

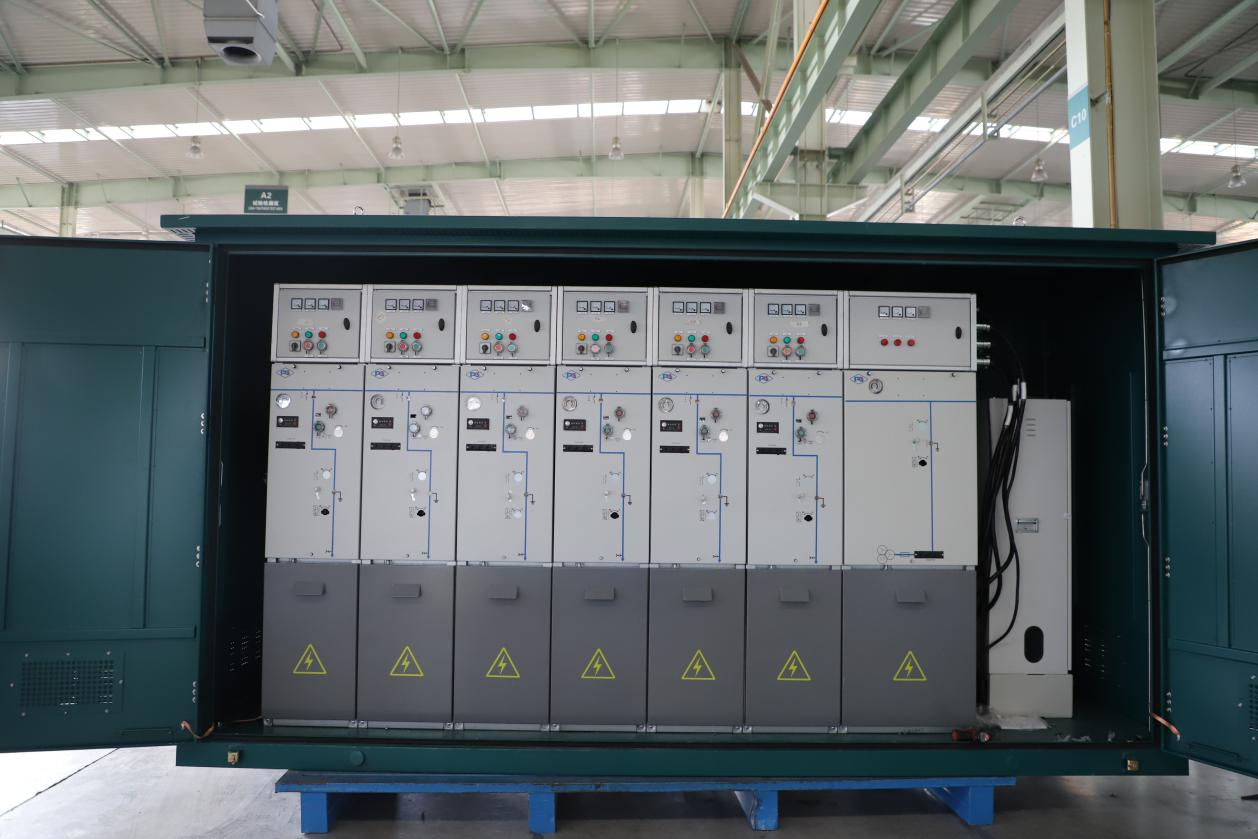

　　XGN105A-12（Z）环保气体绝缘环网金属封闭开关设备，主要部件由真空断路器、断路器操作机构、三工位隔离开关和柜体等组成。环网柜之间采用硅橡胶连接器，插拔式结构，全绝缘，母线连接方便可靠，可以根据不同的设计方案任意排列组合，以实现不同的一次配电方案，并柜速度快，用于配电网络中的环网供电、故障区域的自动隔离及线路分段保护等。采用干燥空气绝缘，真空开断，绿色环保。绝缘性能优异，零表压满足绝缘水平，整机局放≤10pC；隔离开关、接地开关均可采用电动操作，满足智能化要求；满足国网12千伏环网柜（箱）标准化设计定制方案。

　　二、产品使用环境

　　1.使用地点：户内。

　　2.使用环境：周围应无易燃物质、爆炸危险、化学腐蚀及剧烈震动；

　　3. 周围空气温度：-25℃～+45℃；

　　4. 周围空气湿度：日平均不大于95%，月平均不大于90%；

　　5. 海拔高度：不大于2000m；

　　6. 抗震水平：AG3；

　　7. 空气污秽程度：Ⅲ级。

　　三、产品主要特点

　　1.真空开断，干燥空气绝缘，金属铠装，结构紧凑，外形美观；

　　2.绝缘裕度大，可在零表压下正常运行；

　　3.真空灭弧室固定安装，配弹簧操动机构，电寿命，机械寿命，不检修周期长；

　　4.三位置开关用于主回路接通、隔离和接地，配弹簧操动机构，与断路器机构有可靠的电气和机械联锁，能有效避免各种误操作。

　　四、产品参数
