概述：

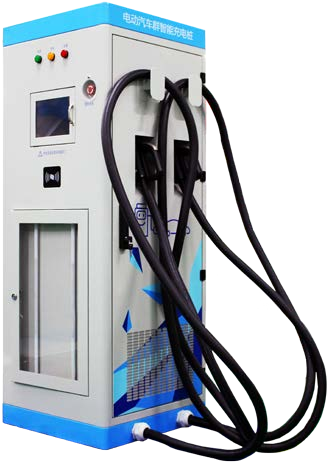

PG-DCJ-60(Y)电动汽车一体充电机是60kW直流充电机，是常用的电动汽车充电设备之一主要给大中型电动汽车快速充电。主要应用于充电站、停车场和车库等场所，满足用户快速充电要求。
特点：
1. 可配单枪或双枪。
2. 充电效率高：半载效率超过92%;功率因数高：半载功率因数超过98%。
3. 支付方式灵活，支持二维码等支付方式。
使用条件
1 工作环境温度：-20℃～+50℃。
2相对湿度：5%～95%。
3 海拔高度：≤2000m。;
4 安装地点：户外。
5 抗震能力：地面水平加速度 0.3g;地面垂直加速度 0.15g。
6 无严重污染、污秽地区。
基本原理：
电动汽车一体充电机由充电功率模块、监控单元、配电单元和辅助电源组成。
充电功率模块内部采用三 相PFC高频整流+DC/DC变换，即三相交流输入后，经PFC高频整流电路整流，滤波后提供给高频DC/DC功率变 换器并输出所需的直流，再经EMI 滤波后为电动汽车蓄电池充电;
监控单元包括有监控板、控制板、采集 板、“电源”系统正常运行指示灯、“充电”正常充电指示灯、“故障”系统告警指示灯、“EPO”系统急 停按钮。系统原理框图如图2-1 。

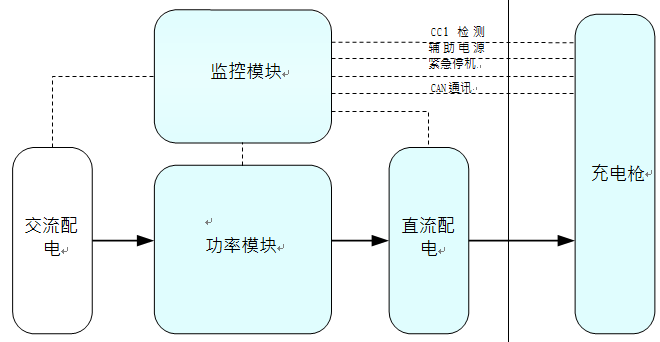

2-1充电机系统原理图
技术参数表
|
项 目 |
指 标 |
备 注 |
|
交流输入电压 |
380V±15% |
三相四线 |
|
交流输入频率 |
50Hz±5 |
|
|
额定输出功率 |
60kW |
|
|
输出电压范围 |
200V～500V |
连续可调 |
|
最大输出电流 |
120A |
|
|
功率因数 |
≥0.95 |
20%-50%（功率） |
|
≥0.98 |
50%-100%（功率） |
|
|
综合效率 |
≥0.86 |
20%-50%（功率） |
|
≥0.92 |
50%-100%（功率） |
|
|
总谐波含量 |
≤8% |
50%-100%（功率） |
|
输出电压误差 |
±0.5% |
|
|
输出电流误差 |
≥30A 时，±1%； <30A 时，±0.3A |
|
|
稳压精度 |
≤0.5% |
|
|
稳流精度 |
≤1% |
20%～100% 输出额定电流时 |
|
输出电压纹波系数 |
≤0.5% |
|
|
均流不平衡度 |
≤5% |
|
|
启动冲击电流 |
≤Iset× 110% |
Iset为设定输出功率所需输入电流 |
|
通信接口 |
RS485及工业以太网口 |
预留隔离CAN接口 |
|
重量（kg） |
150 |
|
|
尺寸（mm ） |
600×600×1600 |
W*D*H |
|
防护等级 |
IP54 |
|
